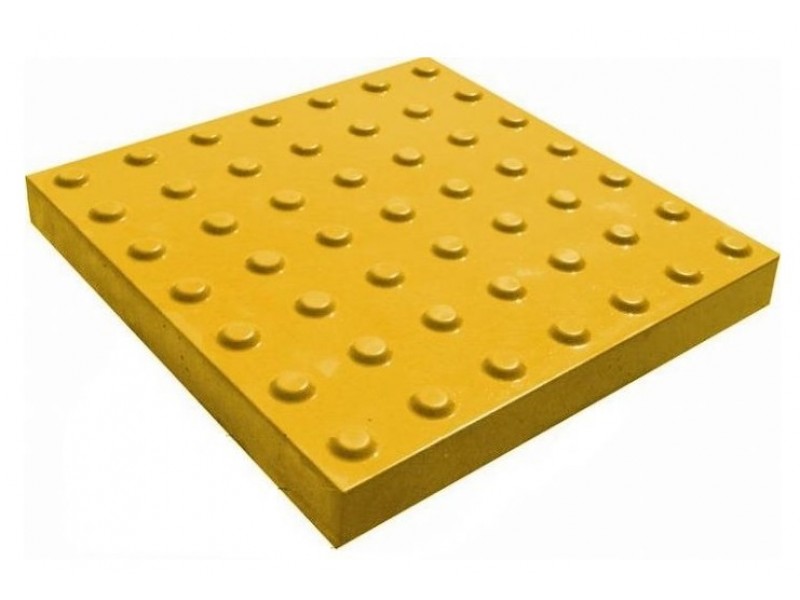

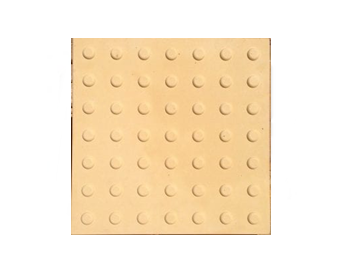

Görme Engelli Uyarı Taşı

Açıklama

Görme Engelli Uyarı Taşı 30×30 ve 40×40 ebatlarında ürettiğimiz beton eleman ürünüdür.

Görme Engelli Taşı Teknik Şartname

KAPSAM
-BU ŞARTNAME ; DIŞ MEKANLARDAKİ ENGELLİ KARO
(HİSSEDİLEBİLİR YÜZEYLİ) DÖŞEME KAPLAMASINA AİT GEREKLİ
MALZEMELERİN ÜRÜN TARİFLERİ, KALİTESİ, MONTAJI, UYGULANMASINI
KAPSAR.

– HİSSEDİLEBİLİR YÜZEY: GÖRME ÖZÜRLÜ BİREYİN DOKUNMA DUYUSUNA
HİTAP EDEREK YÖNLENDİRİLMESİNİ VE AMAÇLARINA İLİŞKİN YÖN
DEĞİŞTİRMESİNİ SAĞLAMAK;ENGELLER KONUSUNDA UYARMAK İÇİN
ZEMİNDE TASARLANMIŞ KABARTMA DOKULU YÜZEYLERİDİR.

MALZEMELERE AİT GENEL ÖZELLİKLER
-DIŞ MEKANLARDA KULLANIM İÇİN ÜRETİLEN GÖRME ENGELLİ KAROLAR (SINIF 1 ) ÜST
YÜZEY KUVARS-SİLİS AGREGA VE 0-3 MM ARASINDAKİ BOYUTLARDA KIRMA
MERMER AGREGALARLA,ÇİMENTO BAĞLAYICILI OLARAK ,ALT KISIM 0-5 KIRMA
MICIR VE ÇİMENTO BAĞLAYICILI OLARAK PRES-VİBRASYON TEKNOLOJİSİ İLE
ÇİFT TABAKALI OLARAK ÜRETİLMİŞ, GÜNEŞ IŞIĞINDA EN AZ 2 YIL SOLMAYACAK
DEMİROKSİT BOYALAR RENKLENDİRİLMİŞ KAYMAZ YÜZEYLİ OLACAKTIR. GÖRME
ENGELLİ TAŞI ÇİZGİSEL KABARTMALI , UYARI TAŞI İSE DAİRESEL KABARTMALIDIR.
33X33X3.0 – 5.0 , 40X40X4.0 EBATLARINDADİR.

ENGELLİ KARO ORTALAMA DEĞERLER

KIRILMA YÜKÜ:5 Mpa SINIF 30 3T

KIRILMA DAYANIMI:4,5 Mpa/ SINIF 3 TT

AŞINMA DAYANIMI: 20 mm / SINIF I F

SU EMMESİ %Sİ :4.00%

DONMA ÇÖZÜNME :1%

YERİN HAZIRLANMASI:
– Dekortasi.com ürünü olan Engelli KARO nun uygulanacağı yüzey, her türlü yabancı
maddeden arındırılarak temizlenmeli ve su ile nemlendirilmelidir.

DÖŞEME HARCI VE MONTAJI YAPILMASI:
– Döşeme sırasında kullanılacak harç malzemesinin hazırlanması ; 1 birim portland
çimento, 4 birim kuru kum veya 0-5 mm kırma mıcırla suyun harmanlanması ile
oluşmaktadır.
-Harcı koyacağınız alan Engelli KARO miktarına uygun olacak şekilde 15-20 dk
içinde tüketilmelidir.
– Zemine yerleştireceğiniz harcı, çelik malanız ile aynı istikamette tarayarak boşluk
kalmayacak şekilde yerleştiriniz. Bu boşluklar genellikle karoların köşe birleşim
yerlerinde oluşur. Boşluklar kullanım sonrasında kırılmaya sebebiyet verebilir.
– Harç malzemesinin üzerine çimento ve suyla hazırlanmış şerbeti dökerek, ENGELLİ
KARO yu istenilen kota gelecek şekilde lastik çekiç ile hafifçe vurarak yerleştiriniz.
– Montaj sonrası, harç yeterli dayanım ve dayanıklılığa erişinceye kadar zararlı
etkenlere(sağanak halinde yağış, şiddetli rüzgar, aşırı soğuk-sıcak, zararlı kimyasal
etkiler) karşı korunmalıdır.
– Montaj sırasında su akış istikametlerine dikkat edilmeli; 3 metrelik bir mastar ile yüzey
düzgünlüğü kontrol edildiğinde zemin ile mastar arasında maksimum 3 mm açıklığa
izin verilmelidir.
– Montaj bitiminden sonra montaj harcının rutubetini atması için 2-4 gün arasında hava
şartlarına göre beklenmelidir.

DERZ DOLGU YAPILMASI:
– Kaplama işlemi bitmiş zeminlerde, döşenen malzemenin derz boşlukları arasında
bulunabilecek toz, talaş, inşaat çimento artıkları vb. ince bir çubuk kullanılarak
temizlenmelidir.
– Döşemesi tamamlanmış ENGELLİ KARONUN derz boşlukları için üzerine sıfır kum
serilerek derz aralarının dolması gerekmektedir.

– Kılavuz iz 300X300 -400X 400 mm genişlikte ve üzerinde en az 6 paralel çubuk
bulunur..
– Çubukların her kenarı pahlıdır.
– Çubukların eksen aralıkları 65-75 mm arasındadır..
– Çubuk düz sırt genişliği 20-25 mm (a), alt taban genişliği düz sırttan 10 mm
(a+10mm) fazla olmalıdır.
– Çubukların düz sırt uzunluğu kesintisiz 360-370 mm. olmalıdır.
– Çubukların drenaj aralıkları 20-30 mm olmalıdır, derzler bu ölçüye dahildir.
– Uyarıcı yüzey 300X300 mm – 400X400 mm genişlikte olmalı ve üzerinde paralel
dizilimli en az 7×7 kubbe bulunur..
– Tüm uyarıcı yüzey kubbeleri paralel dizilimlidir.
– İki kubbe merkezi arasındaki uzaklık 55-65 mm olmalıdır. Derzler bu ölçüye
dahildir.

Kubbelerin üst çapı 15-18 mm (A);alt çapı üst çapının 10 mm (a+10mm) büyük
olmalıdır.
– Kubbe merkezleri ile çubuk eksenleri aynı hizada olmalıdır.
– Çubukların ve kubbelerin yüksekliği 5-5.5 mm olmalıdır ve 4.5 mm yükseklik
altında malzenin değiştirilmesi gerekir.
